可変電源装置を完全デジタル制御化。。。

Seeed XIAO をコントローラに、
MCP4726 DACでLM350の出力電圧制御に、
INA226 の出力電圧・電流監視で、
SSD1306 に表示。
あと、フルカラーRGB ロータリエンコーダｗ

動いたら、なかなか便利そうだｗ

5vのBoostConv部のみ実装!!
うまく動いた♪♪

んでもって、諸特性計測。

入力電圧 3v → 5.1v で 1.5Aほど取れた♪♪
ノイズも 200ｍA負荷時において、CLCフィルタありで 14.2mVp-p と結構優秀な成績。

適当にチップ選んだ割には、かなりな好成績♪♪
さて、バッテリ充放電部を行くか。。。

なにはともあれ、Nutube の３Dモデルを用意してみるｗ

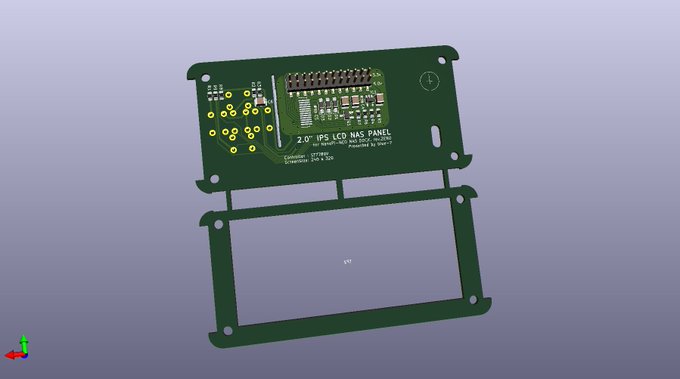

謎ナスケースプロジェクト
全体像素案。

行けそうな気はする。
が、果たしてどうだろうかｗ
