移り気なあたし、あちこちやってる部分が飛んでスマソ
96式三連装機銃座を支えるステーをモデリングしてみた。
こういう形状はレジンタイプの3ＤＰでの造形には向かないかもしれないなぁ・・・と思いつつも
楽したくて（笑）

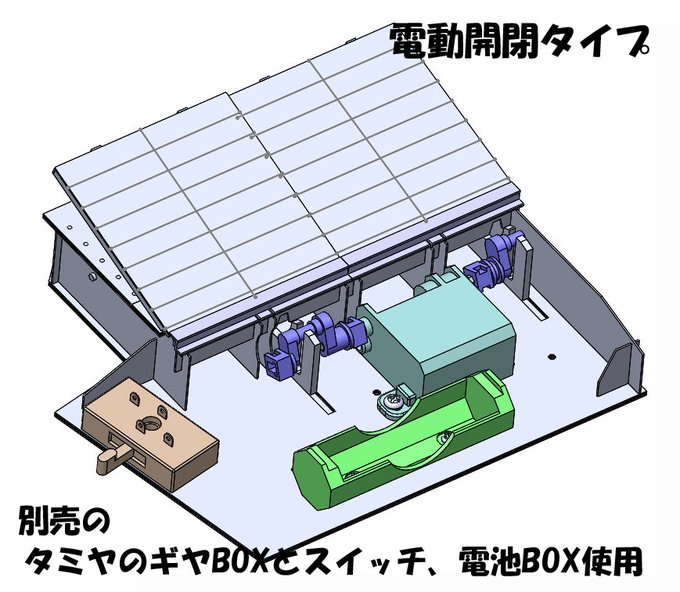

JBDの開閉は
・つまみを手で回して開閉させる手動式
・電動式（別途タミヤの工作シリーズの購入が必要）
のどちらかを選んで造る構成を予定

いろいろ小物を載せると
モニターの中でもブンドドになっちゃって
　楽し～ぞ

早く立体化した～い！

最大の難関は格納庫の天井にうねうねと絡み合って走る送風ダクトをどう作るかだよぁ・・・
3Dプリントなら簡単だけどそれじゃ芸無し
描くは安し、造るは難し・・・（と言ってもこれを解析したオレ、偉い）

いっそ、さっぱりと省略しちゃうって作戦もありですかぁ？

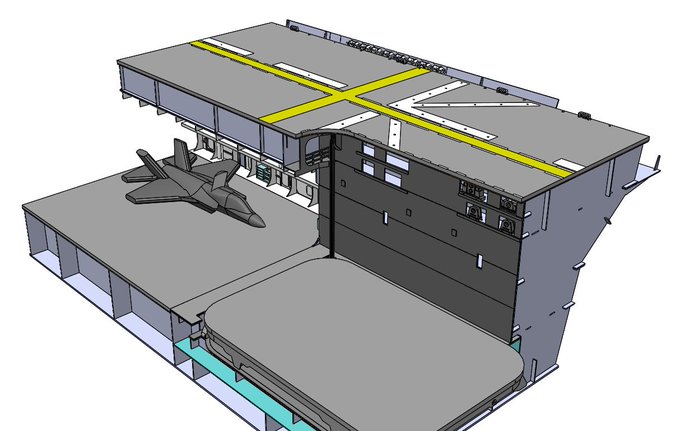

全体構想はこんな感じになりました。

エレベーターはブンドドしたいので４つのポジションに付け替えられるようにしてみます。
ただ実物には存在しない取付孔が空いちゃうのです。
孔無し壁も用意して付け替えにすんべかのう？

静岡HS用合同展示会用の展示作品は
1/144 新フライトデッキ＆ハンガー「いずも」バージョンを作ろうと思ふ。

以前ボツにした1/144「いずも」カットモデルの設計が流用できることと、SH-60KとF-35B空自架空機は出来ているから・・・
これから仕込んで間に合うだろう、たぶん（笑）

試作プリント用にきちんとランナーもモデリングしました
今回は機構部品なのでそりが出難いように枠はトラス構造にしてみたよ

これ、強度を考慮して回転軸径を1.2ｍｍと太めに設定しているのでデフォが大きくなっています
軸径0.8ｍｍくらいでもうひとバージョン作って比較するつもりっす

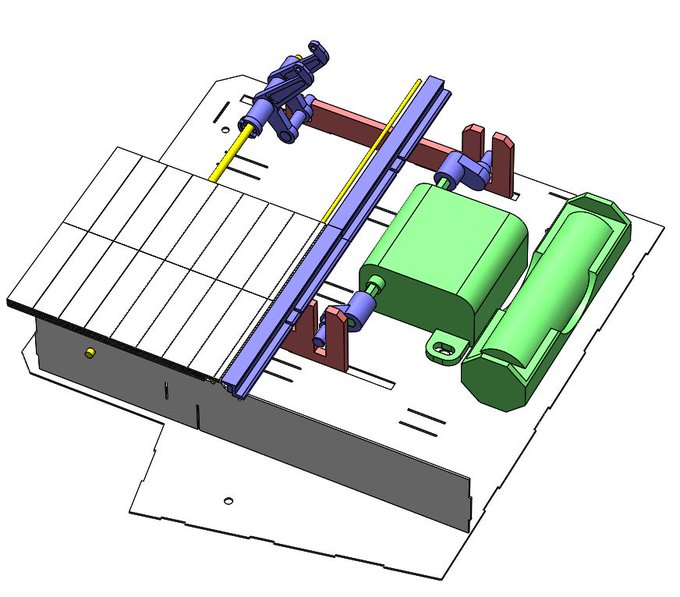

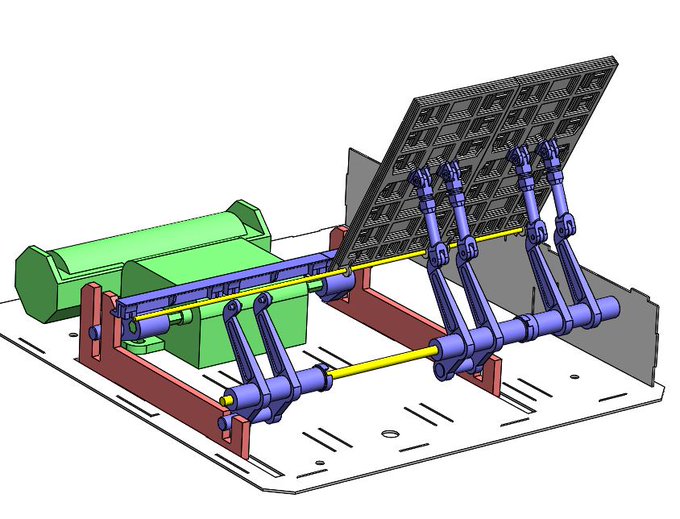

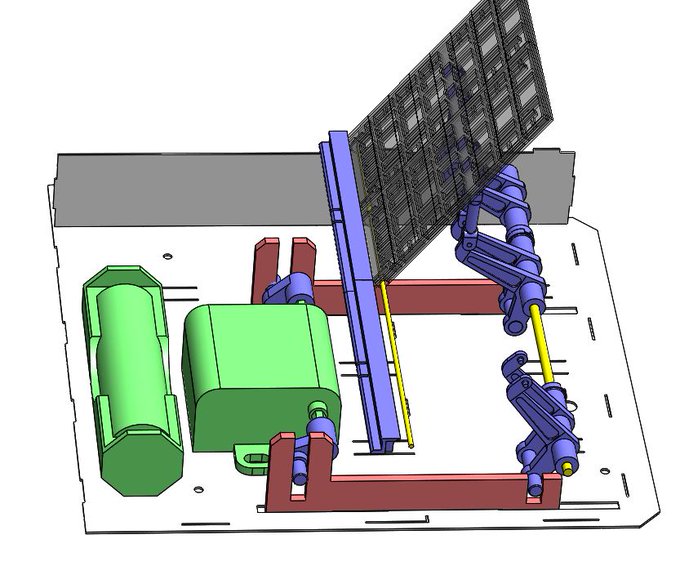

製品化向け可倒機構設計
試作は紙主体で作ったけど短い軸の固定が一般人には難しそうに思えたので３Dプリントパーツ化で短い軸を一体構造に
実物よりもリンク構造が少し太くなっちゃってるけどね
無色；紙
青；３Dプリント
黄色；プラ棒
茶；アクリル板
緑；市販パーツ（タミヤのギヤボックス等）

新春初妄想
1/72　https://t.co/sWIL64auOC CVN第4カタパルトDeck＆Catwalkに動作メカを追加しちゃおうかな妄想（笑）
赤い部分、タミヤのミニモーターマルチギヤボックスが納まりましたぞぉ

と、見つけてしまったことはしかたがない。
折り畳み状態のスタブ・ウイングパーツも追加せねばのうｗ
