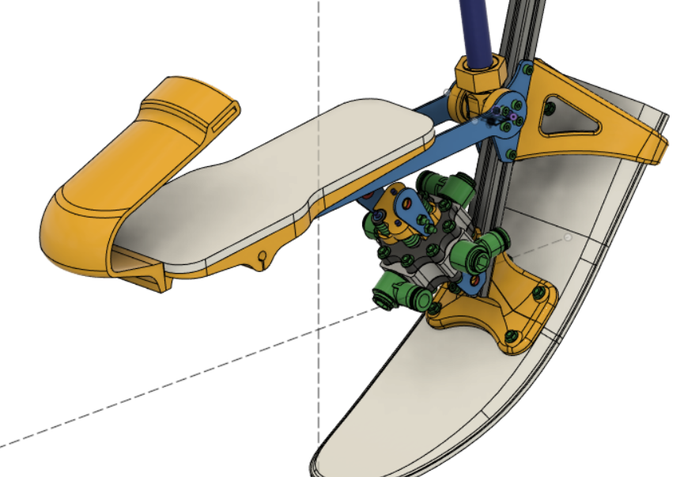

トークリップ型ペダルのイメージが出来てきた。もうちょっと。

1 17

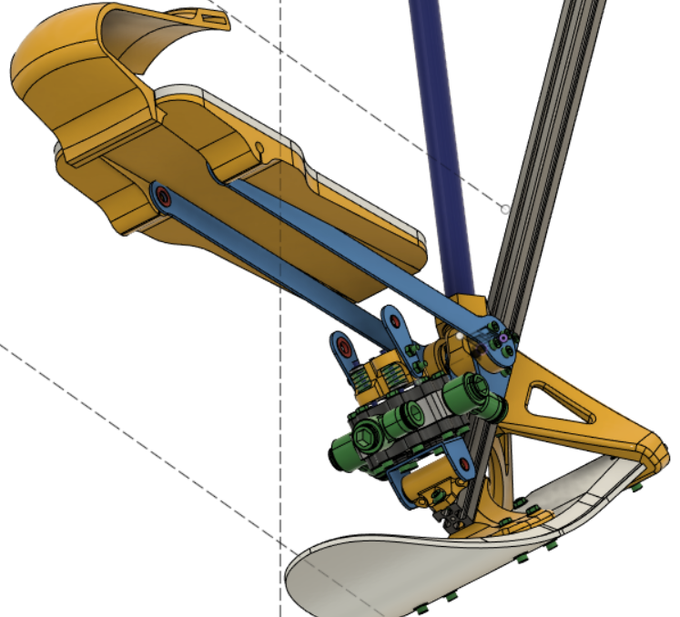

ここに使われる予定。

3 26

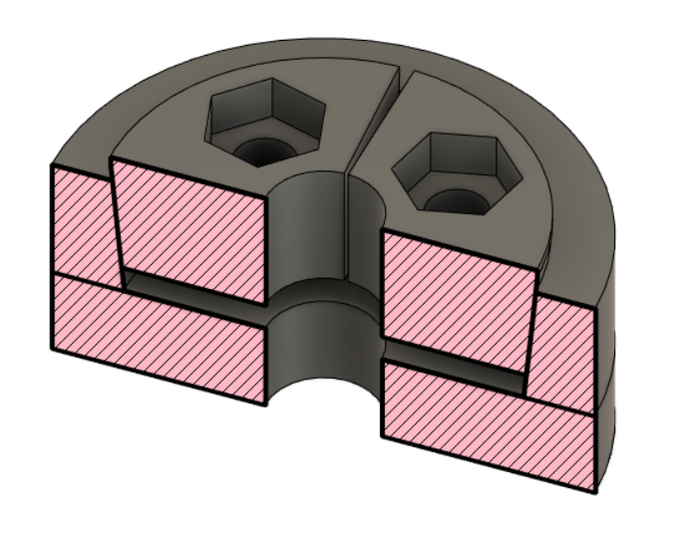

厚さを取れないところに付けるので、省スペース構造でテストしてみよう。

12 54

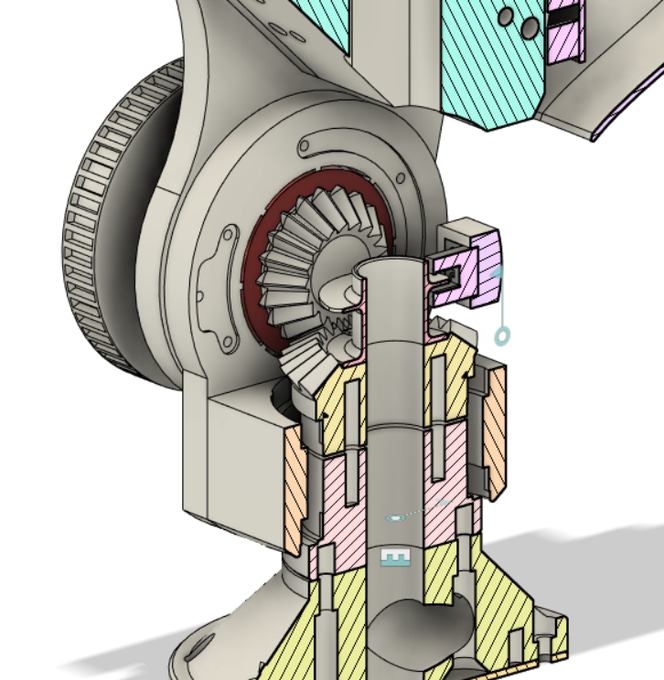

捩じりの軸周りの構造も好き。配線通せるように中空になっていて、(おそらくモジュール間の締結が)大口径のネジで固定する構造なので、フランジ使うよりもスリム。こういうのは3Dプリンタ向き。位置決めはしっかりピンが使われてる。人の設計を見るのは面白いなぁ!

6 23

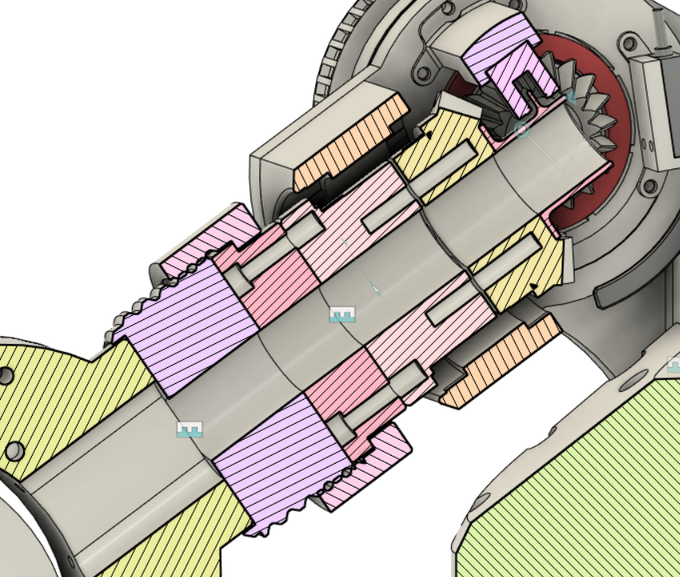

ボディに内歯車を設けてコンパクトに遊星歯車化していたり、傘歯車・軸受・エンコーダをどう組み合わせているか、もの凄く勉強になる。何よりもモジュール化された設計が美しい!! https://t.co/j50ELAYORq

82 325

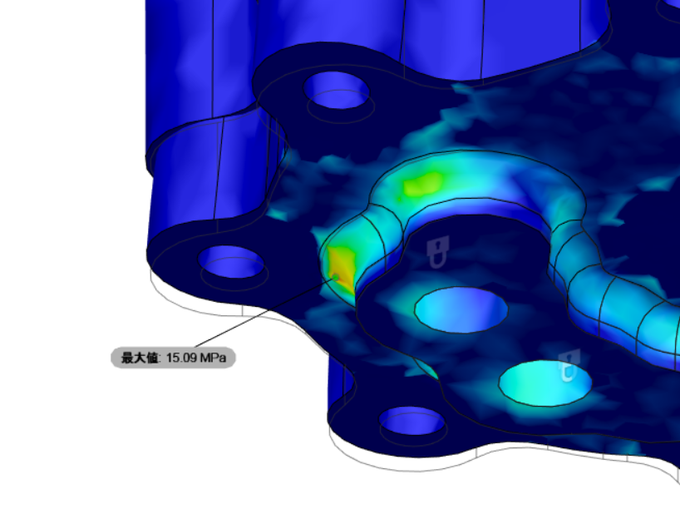

惜しいところまで来た。ここの積層方向応力のピークが半分に下がれば、必要な安全率が確保できる。

0 12

こんな感じで作りたいなぁ

5 32

ピストンロッドとハンド軸の固定方法に悩む。最小の部品で最大の効果を得たい。1本あたり15kgFぐらいだから摩擦力で持つかな…?

0 5

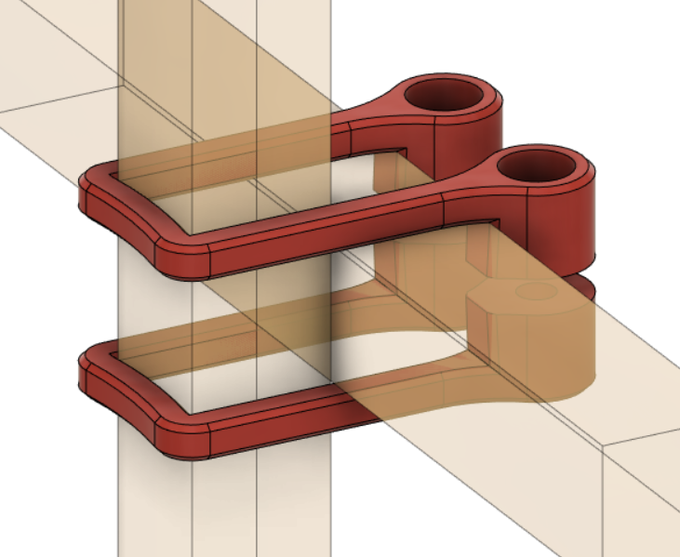

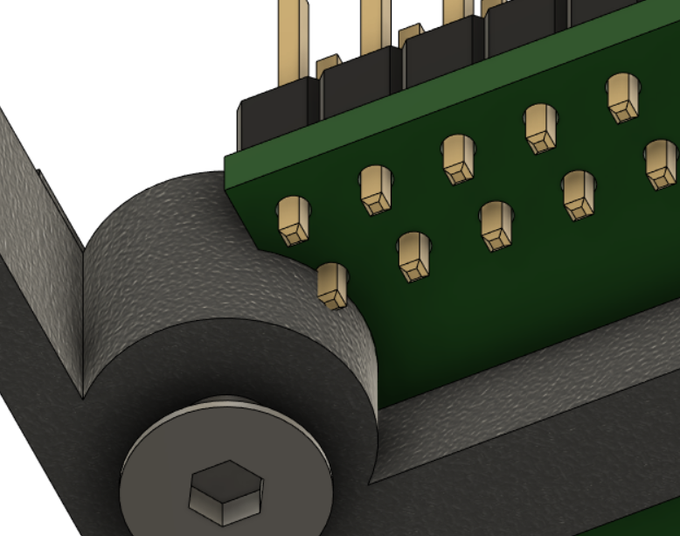

角材用も検討だけ。モデル上はちょっとだけめり込ませておく。
