しぶちょーさんのイラストまとめ

【IMT軸受】
NTNが開発した射出成形機用のボールねじ支持部の軸受。業界初の"セパレータ保持器"を実現。

従来は繋がった保持器で球を支えるが、セパレート式は保持器が独立している。空間を確保でき、グリス増量等の性能向上が可能。

まだ改善できるのか軸受、すごいなぁ。

https://t.co/KIoUbmfBGd

【歯車ABC】
小原歯車工業(株)が提供している歯車の技術資料。

「歯車？なにそれ美味しいの？」って人でもわかるくらい親切な"入門編"から、新人技術者向けの"実践編"まで。フルカラーでマジで良い資料だから見てほしい！！

中堅・玄人には歯車技術資料も。隙が無いね。
https://t.co/wkGNpzlXcW

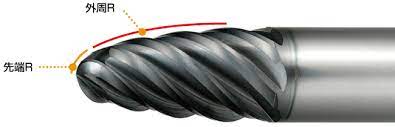

【バレル工具】
ヨーロッパ中心に普及している5軸加工用の工具。樽形状のような特殊な形をしている。従来工具であるボールエンドミルに比べ、非常に大きなRで加工できるため加工時間の削減や面品位の向上が期待できる。ただし、プログラム作成には特殊なCAMが必要。

発展途上の加工技術だね！！

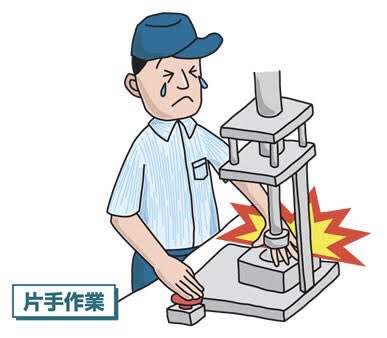

【両手起動スイッチ】
両手を使わなければ機械を操作できないようにする仕組み。両手が"安全な位置"にないと機械が動かないので、事故防止に繋がる。

手を挟む可能性がある機械には特に欠かせない対策。現場では時々、スイッチが魔改造されて、片手起動になっていることも・・・マジで危ない。

【バレル工具】
ヨーロッパ中心に普及している5軸加工用の工具。樽形状のような特殊な形をしている。従来工具であるボールエンドミルに比べ、非常に大きなRで加工できるため加工時間の削減や面品位の向上が期待できる。ただし、プログラム作成には特殊なCAMが必要。

発展途上の加工技術だね！！

【両手起動スイッチ】
両手を使わなければ機械を操作できないようにすることで、両手が安全な位置に置かれるまで機械を動かせなくする仕組み。

手を挟む可能性がある機械には特に欠かせない。客先では時々、片側のスイッチが改造されて、片手起動になっていることも。本当危ないからやめてね。
