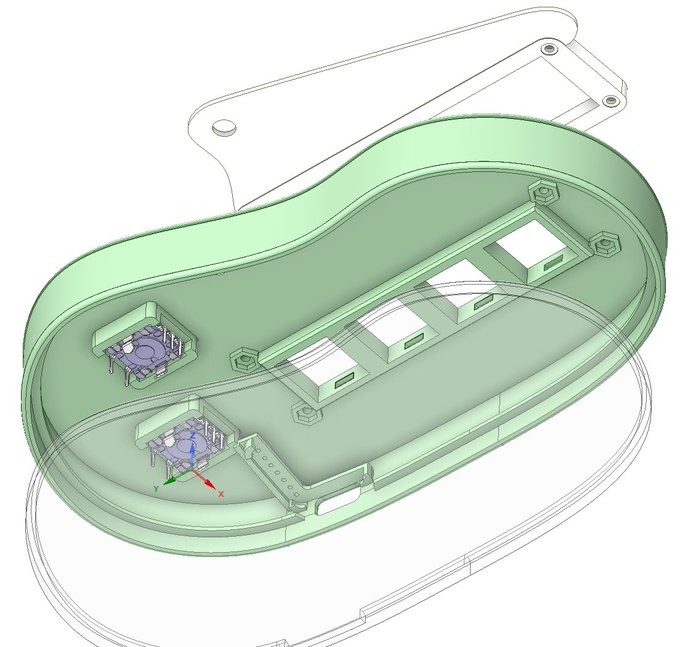

天キーに持参したギターノブデザイン着想のマクロパッド。 制作に時間をかけられずかなり手抜き構造ですが、数名の方からは頒布するなら欲しいとの好評価もいただけました。 SU120+XIAO RP2040の手配線のため頒布するレベルではありませんが、参考までに内情だけ公開しておきます
エンコーダーはDaily Craft Keyboardさんや遊舎工房さんで扱われている ALPS ALPINE EC12E2440301 です。中心の穴を貫通させているため、一般的なロープロ用ノブよりも抜けにくく、高さのあるものに対応できます。
@mikekoma @satromi 私の場合ですが、自分の打鍵を動画撮影して打鍵時の角度を確認、指の３Dデータでそれを再現し、この指への干渉を避けるように角度、窪みをつけました。 理論は @yfuku_ さんのこちらの記事を参考にさせていただきました https://t.co/n4HZLoov9I
#te96 を使った狭ピッチのキーボードを今回も #JLCPCB に発注しました。 縦16mmｘ横幅16-18mm、数字行有り、小指をしっかり下げたレイアウトです。 節約と打鍵音の変化を狙って外周と底部空間は肉抜きし、作成時にエアコンパテで埋めていきます。
新しく狭ピッチのキーボードを作ろうと計画中ですが、望みのキーキャップが見つからないのでゼロから設計してみました。 MX軸16mmピッチ、数字キー含む縦5行、高さを抑えたcherryプロファイル風傾斜（親指は手前側向き)、 くぼみはシリンドリカルとスフェリカルの中間(親指は2キーに跨るくぼみ)
