鑛鉄道さんのイラストまとめ

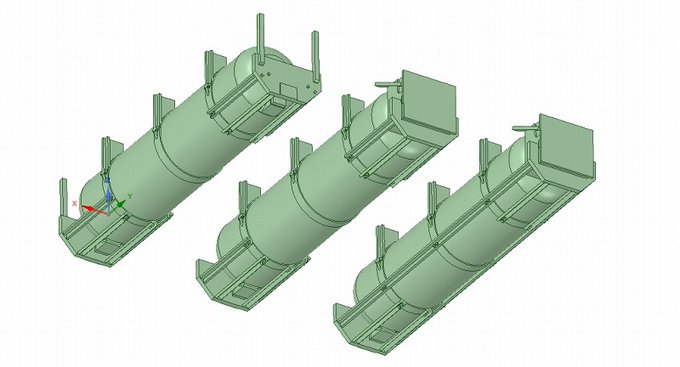

KATO HO 北斗星用水タンク

黒出力に対応できるサイズで配置し、恐る恐る見積もり…。
検討した結果、一つで売価1,200円ほどになります…。

金額的に売れる気がしないので、今のところボツです。

取り付け用のL字金具？が長い物と短いもの。
そして、スハネ25用の水タンク。
12系のトイレタンクを同時進行中…。

横川で撮った写真を元に12系のトイレタンクをモデリングしています。
車体から吊り下げられているようですが、これだと強度的に一瞬で折れてしまうでしょう…。

もっと太くするか。それともあっさり省略してしまうか…。

designsparkでのミラー処理…。

stl保存→OpenSTLで反転→DSMで読み込み→ソリッド化

を試みるのですが、設定を色々いじりながら試すも、ソリッドではなくサーフェスになってしまいます…。

もう最初から作り直した方が早いのだろうか…

KATO HO キハ110
二度目の試作品が届きました。
車体に取り付けた後、車体に潜り込んでしまう問題。KATOの製品をよく観察すると…。
という事でリブを追加。

その他にも、プロウの厚み調整や、パーツの取り付け部なども多少修正しています。

で、塗装しようと思ったら久しぶりの雨…。

今日はスカートの下部をちょっと曲げてみました。
キハ100っていうのは、110に比べて少し短いのですね。

KATO HO キハ110

なかなかヘッドマークを掲げる事が無い車両ですが、水郡線から引退する際に取り付けられたヘッドマークを取り付けられるよう、モデリングしています。

ネオジム磁石で脱着可能にできるよう設計中。

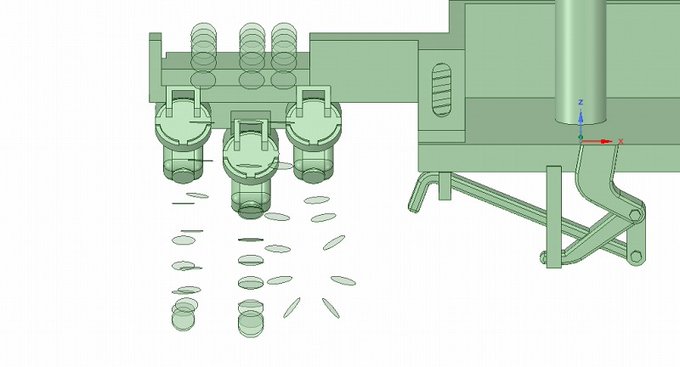

@tomaremiyo エアホースの連続線さえ描ければ、描いた線をパイプ化するか、仰せのやり方で出来るのですが、X,Y,Z方向に自由にたるませるとなると…。

ちなみに、ブレンドでソリッド化すると選んだサーフェスが消えてしまうので、その都度バックアップしておいた方が良さそうです。

今日は入院の受付と荷物を届け、夕方にヤフオクの発送。
発送が遅れる事情を書き込むと「奥様をお大事に」という温かいお言葉。嬉しい限りです。

で、子供を寝かしつけてモデリング。

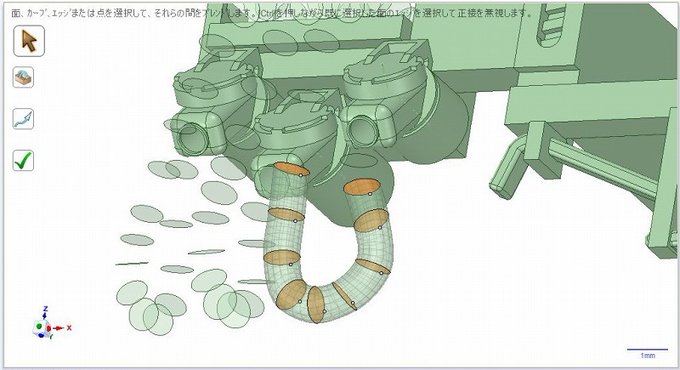

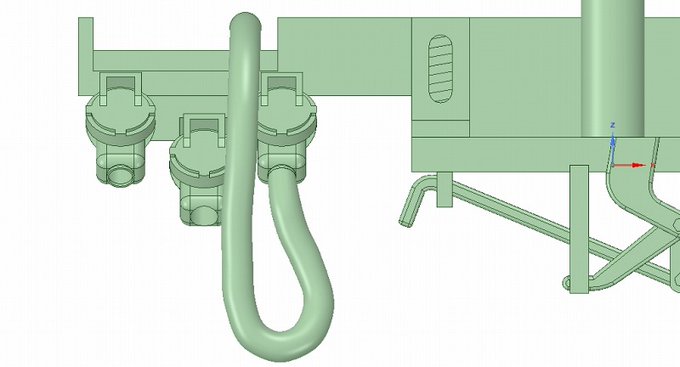

たるんだエアホースってどうやって…？？とずっと悩んでいましたが、ブレンドを使ってみました。歪んでますね…。

いよいよアクリル出力が出来なくなると思うと、いい加減作らねば！と、モデリング…。

形状と強度と相談しながらそれっぽい形にしてみた所で、小さすぎてフィレットが使えない。
0.1のフィレットなんて、出力すれば自然とそれっぽくなるか。いや、そもそも出ない再現されない可能性の方が高いか…。
