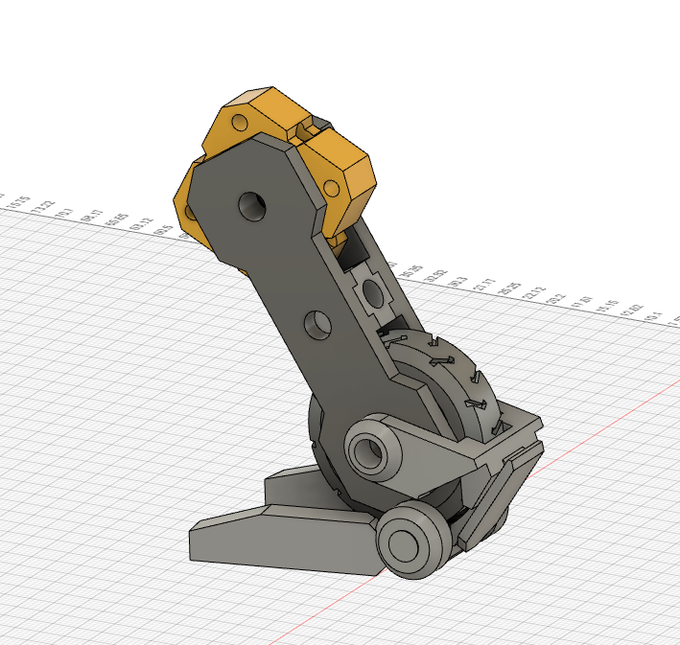

ロータリー型（？）薬室のイメージはこんな感じ
上から落ちてきた弾薬を横に向け撃発、下に向け排出、また上向きに～の繰り返しで連射。
テレスコ弾薬と合わせて設計は既に現実で出ているものですな
プラモのメカディテールとして見ると、機関砲の中心部に円盤型のユニットがある理由づけにできたり？

#オリメカ

弾頭パーツを外す内部機構が無いのでカラ薬莢状態にはならないウソッぱち構造ですけど、とりあえず
「受け皿に落ちてきた弾を→押し込んで→引き抜いて→落として→前方排莢」という動きだけできるようにしてみる。
前方排莢に拘り過ぎた感はあるが…艦載速射砲のあの動き好きなのよね

がちゃがちゃ動かし装置がじわじわと形になっていく
#オリメカ

うーむ…さすがに弾薬風パーツを薬莢状態にすることはできないけど、これなら左右共用で装填→排出のギミックの道筋が見えた気はする…？

新クローラーユニットの試作など
#オリメカ

んんん～…現状だと砲弾の装填ストロークが長すぎるし…
これ本体を上下分割してし半分スライドする構造とかにすると薬莢放り出しアクションが大きくなって面白いかも。大幅に改設計だけどできなくはないな…

#オリメカ

うーむ…うーむむ（カタリナ騎士の声で）

ＰＢテイル（うちで売ってるガトリング）のバレルクランプ部分を少し強度アップ兼マイナーチェンジしようかと思っていたり。Ver1.1という感じで。

3ｍｍ孔接続型の履帯ユニット案。
コマ一つの大きさに対してスマートさに欠ける感はある。
コマの前後幅を詰めてギュッと詰まった感じになってるほうがユニットっぽくはある。
フレームを２本繋げて長いクローラーにするぐらいだとバランス良さそうですね。コマだけ大量に作るというのも手か。

履帯ユニットのイメージ。規格フレーム一つに対して履帯の１コマはこのぐらいの大きさで良いとして、連結方法とフレームへの噛みをどうするかで凄いてこずりそうｗｗｗ
