中国の新型戦車は、9月のパレードに出てたLZ161～164号車と、中央電視台の取材を受けたLZ183号車の計5両の存在を確認できたけど、前者と後者では細部が異なるので製造ロットが異なりそう。
添付画像のうち青で示したのが183号車の特徴的な部分。

中国軍の無人兵器&NLOS兵器 制御システム

100式戦車の砲塔4角には、5種類のセンサーが配置されておりかなり多機能。以下は、各機能の推測。
緑：APS用レーダー
青：C-UASレーダー？
紫：レーザー検知器
赤：視察用カメラまたは光学式発砲検知装置
黄：電波検知器？ (攻撃ヘリなどの対地レーダーや、電波誘導式ATGMの検知用)

100式戦車進捗。各部機能の説明に使える程度には描き込んでいく。RCWSの側面についてる箱(紫で示した方)は、99式戦車も装備してた低出力レーザーじゃないかと考えてる

戦車絵はこれくらいの描き込みまでは楽しいけど、それ以上になると大変というお気持ちの比率が上がってくる

カルチャーギャップ

というわけで本日の作業。100式支援戦闘車のドローンは、ローター・アームが折りたたみ式っぽい。砲塔後部左右の箱にそれぞれ1機ずつ収納し、合計2基搭載しているかもしれない。
図は推測と言うか、まだあれこれ考えてる状態のものだけど。

というわけで本日の作業。100式支援戦闘車のドローンは、ローター・アームが折りたたみ式っぽいので、砲塔後部左右の箱にそれぞれ収納できそうなので、2基搭載できるかもしれない。
図は推測と言うか、まだあれこれ考えてる状態のものだけど。

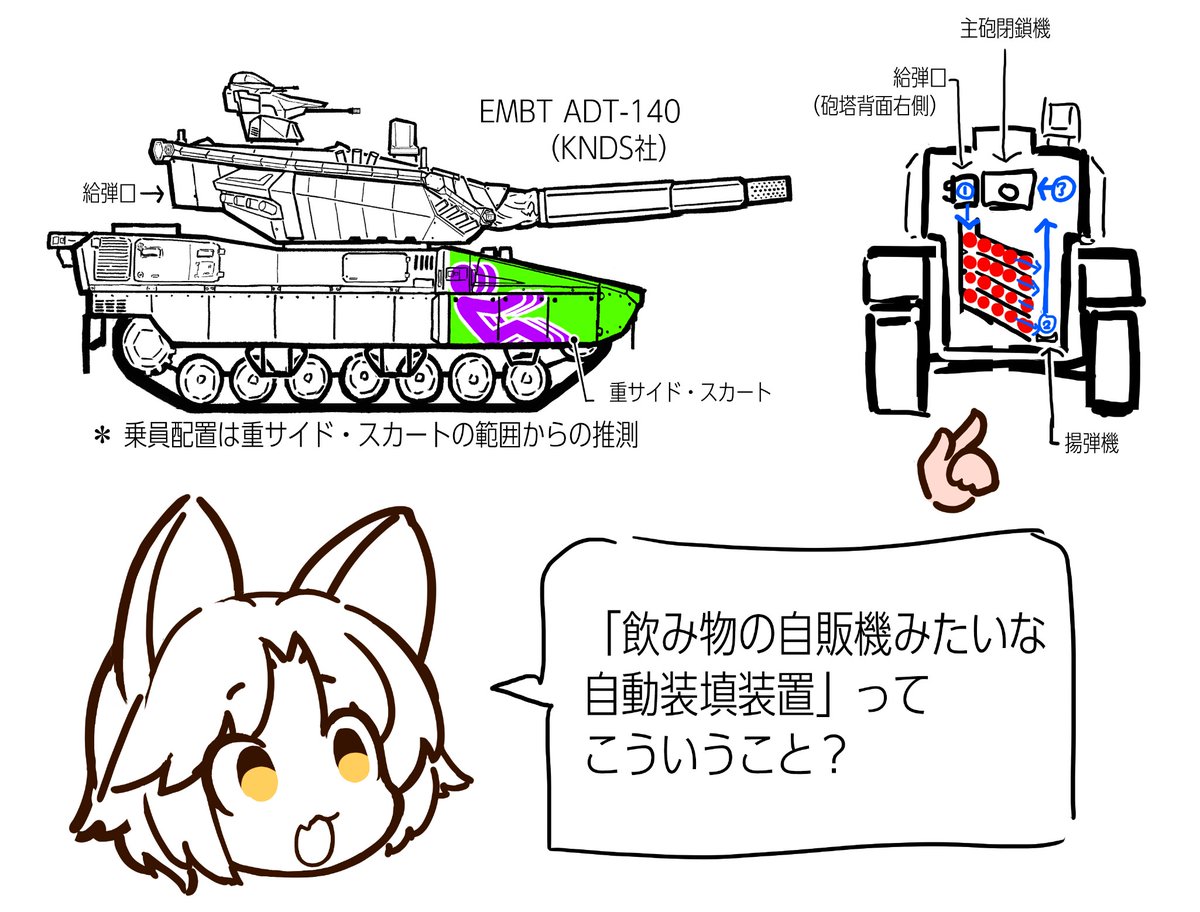

上面図がないと砲弾の前後移動が分かりにくいと思うけど、こんな感じじゃないかな。

①で砲弾を前進させて砲塔バスケットの弾倉に降ろし、弾種に応じた列に配置する形で給弾。

②で揚弾機が任意の弾種を受け取り、閉鎖機の横まで持ち上げる。

無人砲塔の自動装填装置はこの方式でいいと思っていたんだけど、140㎜砲弾くらいになると問題があるかもしれない。
